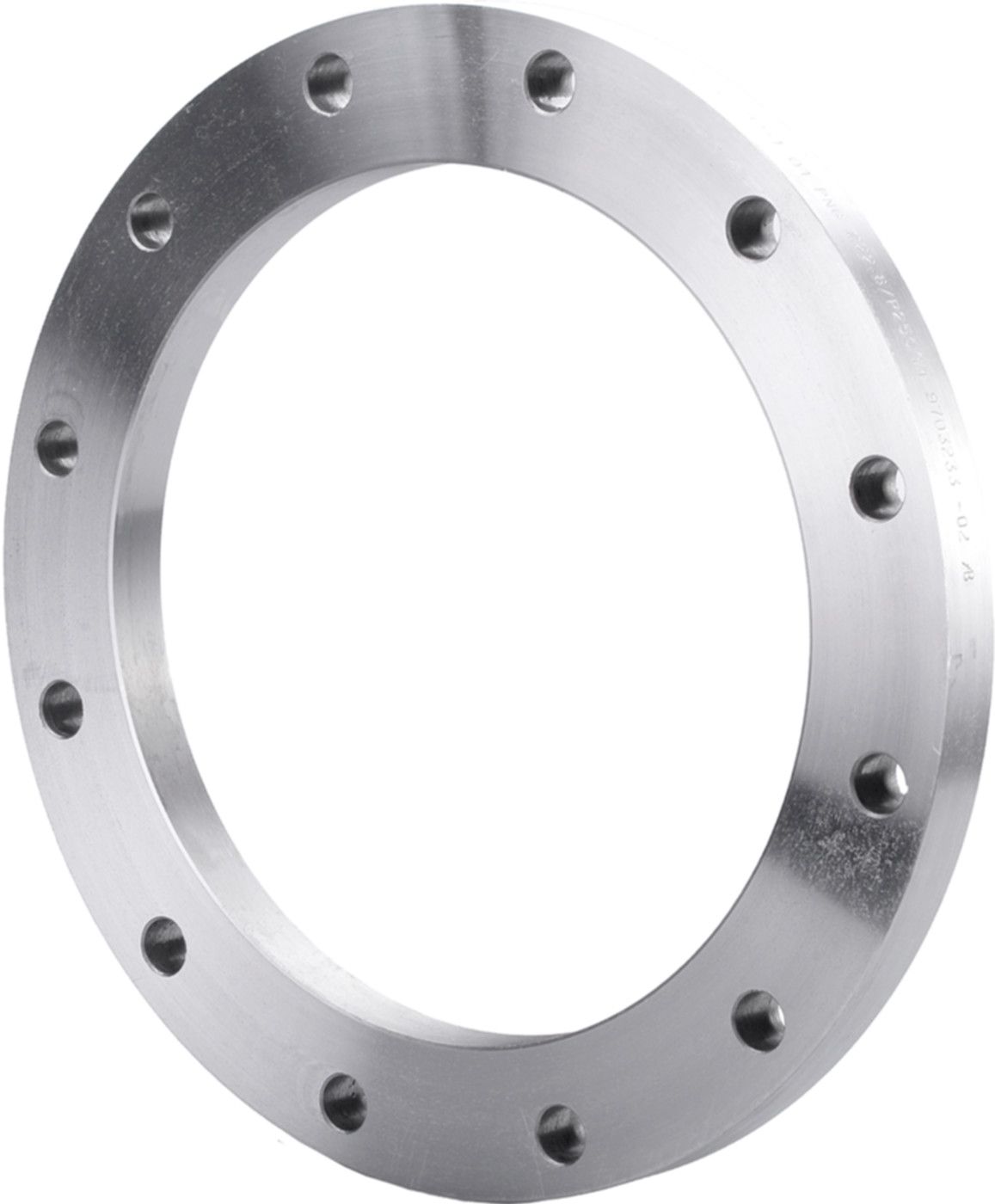

Aufschweissflansch PN 10 PL

nach VSM 18696 für Lichtbogenschweissung

Aufschweissflansch PN 10 PL

nach VSM 18696 für Lichtbogenschweissung

Toutes les variantes

Produit	VSM18696

Trouvé: 5

Numéro:

Tri:

219.1 1

273.0 1

323.9 1

355.6 1

88.9 1

160 1

295 1

350 1

400 1

460 1

200 1

340 1

395 1

445 1

505 1

12 2

8 2

16 1

22 4

18 1

200 1

250 1

300 1

350 1

80 1

M20 x 80 3

16 x 60 1

M20 x 70 1

-- 1

221.5 1

276.5 1

327.5 1

359.0 1

26 2

20 1

24 1

30 1

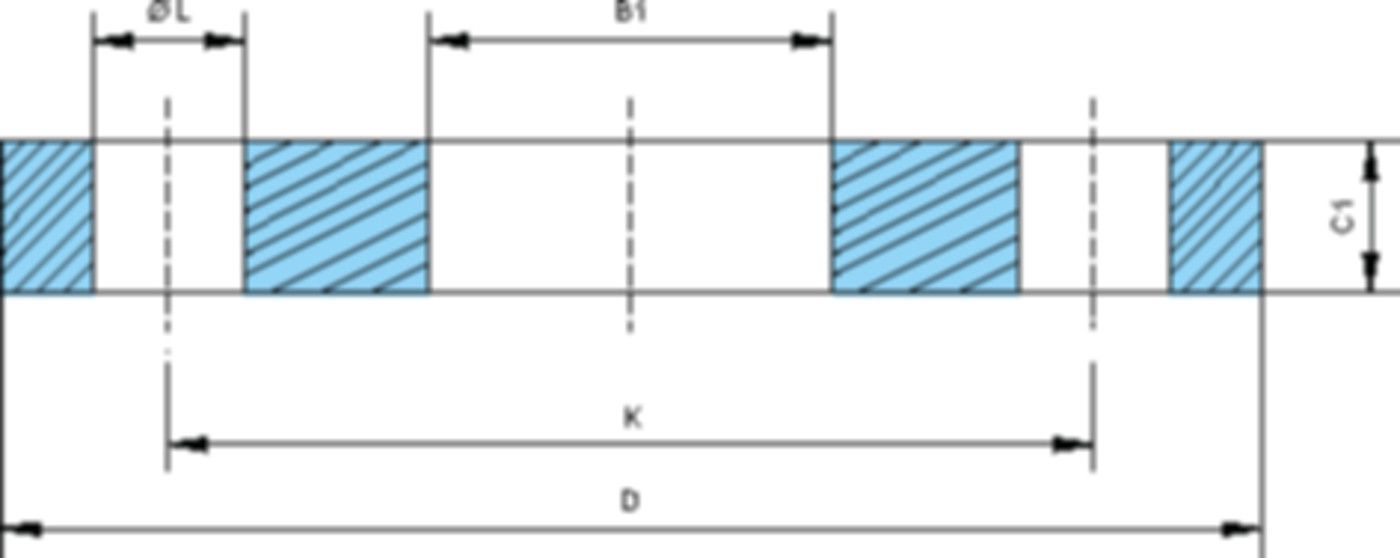

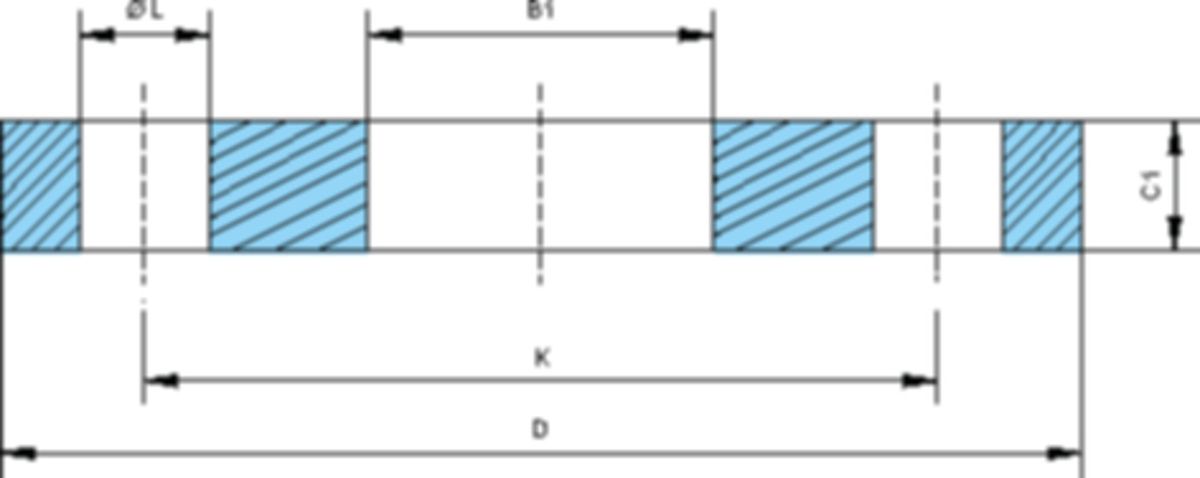

A [mm]: 88.9

K [mm]: 160

D [mm]: 200

Schrauben [Stück]: 8

Ø L [mm]: 18

DN: 80

Schraubengrösse [M]: 16 x 60

B1 [mm]: --

C1 [mm]: 20

Aufschweissflansch PN 10 DN 80/ 88.9 EN 1092-1 P250GH, Schraublöcher 8

N° d'article

VSM186960801

A [mm]: 219.1

K [mm]: 295

PN [bar]: 10

D [mm]: 340

Schrauben [Stück]: 8

Ø L [mm]: 22

DN: 200

Schraubengrösse [M]: M20 x 70

B1 [mm]: 221.5

C1 [mm]: 24

Aufschweissflansch PN 10 DN 200/ 219.1 EN 1092-1 P250GH, Schraublöcher 8

N° d'article

VSM186962001

A [mm]: 273.0

K [mm]: 350

PN [bar]: 10

D [mm]: 395

Schrauben [Stück]: 12

Ø L [mm]: 22

DN: 250

Schraubengrösse [M]: M20 x 80

B1 [mm]: 276.5

C1 [mm]: 26

Aufschweissflansch PN 10 DN 250/ 273 EN 1092-1 P250GH, Schraublöcher 12

N° d'article

VSM186962502

A [mm]: 323.9

K [mm]: 400

PN [bar]: 10

D [mm]: 445

Schrauben [Stück]: 12

Ø L [mm]: 22

DN: 300

Schraubengrösse [M]: M20 x 80

B1 [mm]: 327.5

C1 [mm]: 26

Aufschweissflansch PN 10 DN 300/ 323.9 EN 1092-1 P250GH, Schraublöcher 12

N° d'article

VSM186963001

A [mm]: 355.6

K [mm]: 460

PN [bar]: 10

D [mm]: 505

Schrauben [Stück]: 16

Ø L [mm]: 22

DN: 350

Schraubengrösse [M]: M20 x 80

B1 [mm]: 359.0

C1 [mm]: 30

Aufschweissflansch PN 10 DN 350/ 355.6 EN 1092-1 P250GH, Schraublöcher 16

N° d'article

VSM186963501

Description

- Nach (DIN 2573) neu EN 1092-1 Typ 01, für Lichtbogenschweissung
